持續任務與中止

1.讓導航任務跨越多次 tick

對應 BehaviorTree.CPP 4.x 官方文檔：Reactive and Asynchronous behaviors。實現細節參考 4.10.0 的 action_node.cpp、reactive_sequence.cpp 和 bt_factory.h。

前兩篇實踐分別完成了最小行為樹和節點間的數據傳遞。 如果還沒有運行，可以先完成它們，再進入本篇。 本篇仍使用模擬數據，集中解決一個問題：導航還沒結束時，節點怎樣立即返回，後面怎樣繼續檢查，以及外部條件變化後怎樣中止它。

先明確本篇的模擬規則：程序用計數器表示導航進度，約定檢查三次就算任務完成。 目標暫時用 loading_area 這樣的字符串表示。 這段程序沒有控制機械人移動，也沒有讀取機械人的實際位置；日誌中的 arrived 表示滿足了我們設定的模擬完成條件。 先用這個簡單規則看清行為樹的調用過程，後面再説明真實導航應替換哪一部分。

本例中的 ticks="3" 表示執行三次 onRunning()，不是三秒，也不是主程序只調用三次 tickExactlyOnce()。 開始任務還要單獨調用一次 onStart()，所以正常完成需要四次根 tick，後面會逐次展開。

ReactiveSequence
├── NavigationAllowed   每次根 tick 都重新检查是否允许导航
└── NavigateToGoal      开始一次任务，后续 tick 检查进度
                         ├── 未完成：RUNNING
                         ├── 已到达：SUCCESS
                         └── 被中止：执行 onHalted()

---

2.用三個回調管理一個持續任務

SyncActionNode 用於一次調用就能給出結果的動作，不能用它返回 RUNNING。 持續任務使用 StatefulActionNode，實現下面三個回調：

三個回調都沒有函數參數，由 StatefulActionNode 在對應時機調用，不需要在 main() 中直接調用。 它們的聲明分別是 BT::NodeStatus onStart() override、BT::NodeStatus onRunning() override 和 void onHalted() override；override 表示實現基類規定的虛函數。 回調通過當前節點的 getInput() 讀取輸入，通過對象成員保存執行進度。

onStart() 返回 RUNNING 後，下一次 tick 才進入 onRunning()；運行期間不會每次都重新調用 onStart()。 兩個有返回值的回調都不能返回 IDLE。

StatefulActionNode 本身不會自動創建工作線程。 本例的回調都在主程序驅動行為樹的線程裏執行，所以每次回調要儘快返回。 真實導航可以在 onStart() 中發送一次請求，在 onRunning() 中檢查請求結果，在 onHalted() 中發起取消。

2.1.從主程序的一次 tick 找到回調調用者

主程序驅動行為樹時，調用的是：

result = tree.tickExactlyOnce();

tickExactlyOnce() 沒有參數，返回這一次根 tick 的 BT::NodeStatus。 本例中，條件允許導航時，調用會沿着下面的路徑傳遞：

main() 调用 tree.tickExactlyOnce()
    ↓
ReactiveSequence 从第一个子节点开始执行
    ↓
NavigationAllowed 检查是否允许导航
    ↓ 返回 SUCCESS
轮到 NavigateToGoal 节点
    ↓
库中 StatefulActionNode 的 tick() 检查导航节点的当前状态
    ├── IDLE    → 调用 onStart()
    └── RUNNING → 调用 onRunning()
    ↓
回调返回的状态沿父节点传回 main() 的 result

NavigateToGoal 繼承 BT::StatefulActionNode，因此直接使用了基類已經寫好的這套分派規則。 我們實現 onStart()、onRunning() 和 onHalted()，決定每個時機具體做什麼。 基類調用這些虛函數時，會執行當前 NavigateToGoal 對象提供的實現。 聲明中的 override 用於讓編譯器檢查是否正確覆蓋了基類虛函數；實際調用由庫的執行流程發起，不是由這個關鍵字發起。

因此，第一次執行導航節點時，節點狀態為 IDLE，進入 onStart()； 它返回 RUNNING 後，框架保存這個狀態。 下一次根 tick 再次執行到導航節點，基類看到它仍為 RUNNING，才進入 onRunning()。 這些規則對應 4.10.0 StatefulActionNode 的實現。

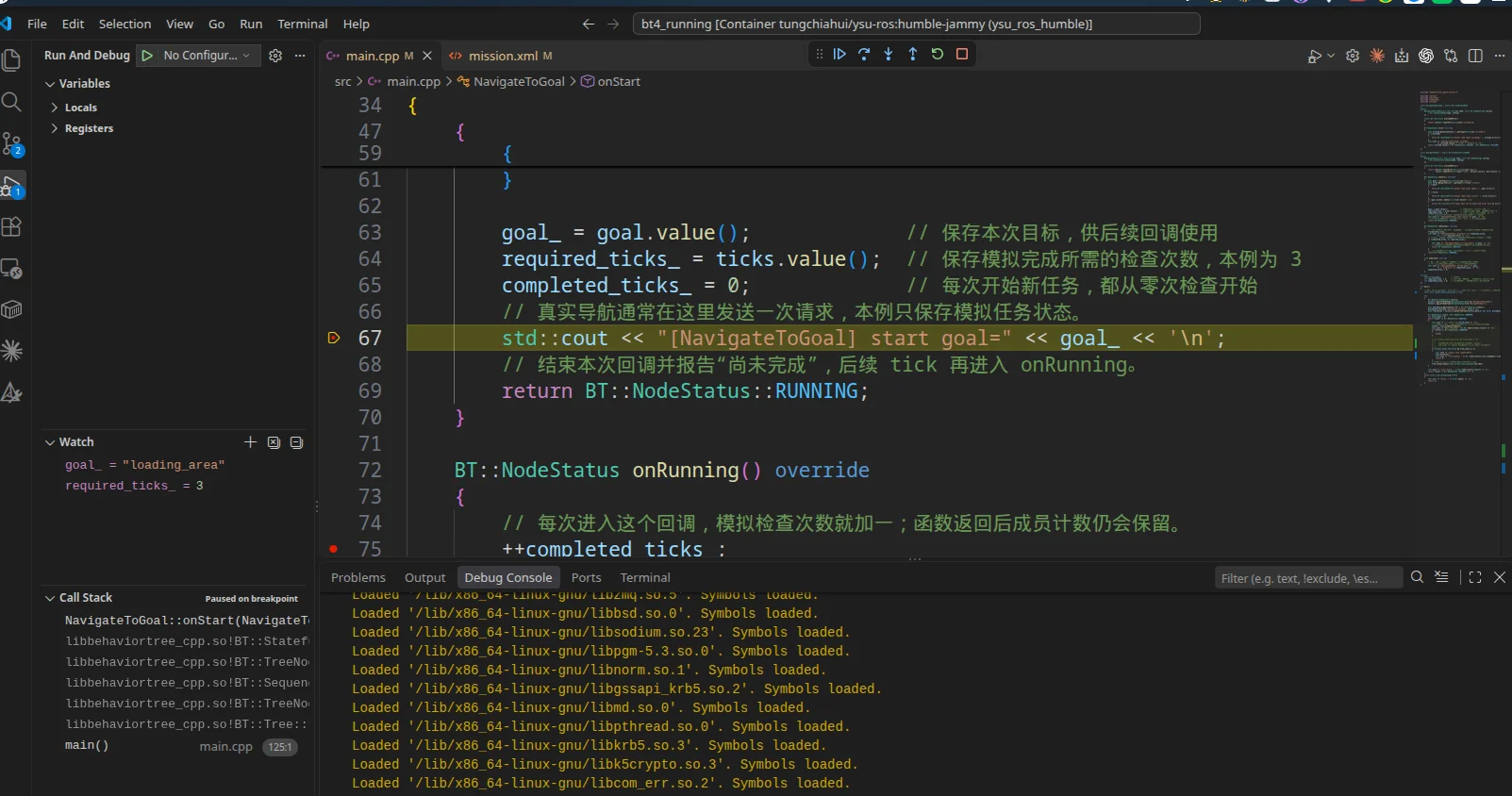

2.2.onStart 準備一次任務，返回後把執行權交回去

先看本篇稍後要填寫的導航 XML：

<NavigateToGoal goal="loading_area" ticks="3"/>

端口 goal 接收目標字符串，端口 ticks 接收模擬完成所需的運行檢查次數。 onStart() 通過 getInput<std::string>("goal") 和 getInput<int>("ticks") 讀取並檢查它們，然後執行下面的關鍵語句。 這裏先逐段理解，後面的完整程序再統一複製到工程中：

goal_ = goal.value();              // 保存本次目标：loading_area
required_ticks_ = ticks.value();   // 保存完成条件：检查三次
completed_ticks_ = 0;              // 开始新任务，目前检查了零次
return BT::NodeStatus::RUNNING;    // 报告任务已开始，还没有完成

return RUNNING 會結束這一次函數調用，並把執行權交回父節點，最終回到主程序。 它報告的是“任務尚未完成”；函數返回後，沒有一個 onStart() 還在後台繼續執行。 這幾個變量是節點對象的成員，對象仍然存在，所以保存的目標和計數可以留到下一次回調使用。

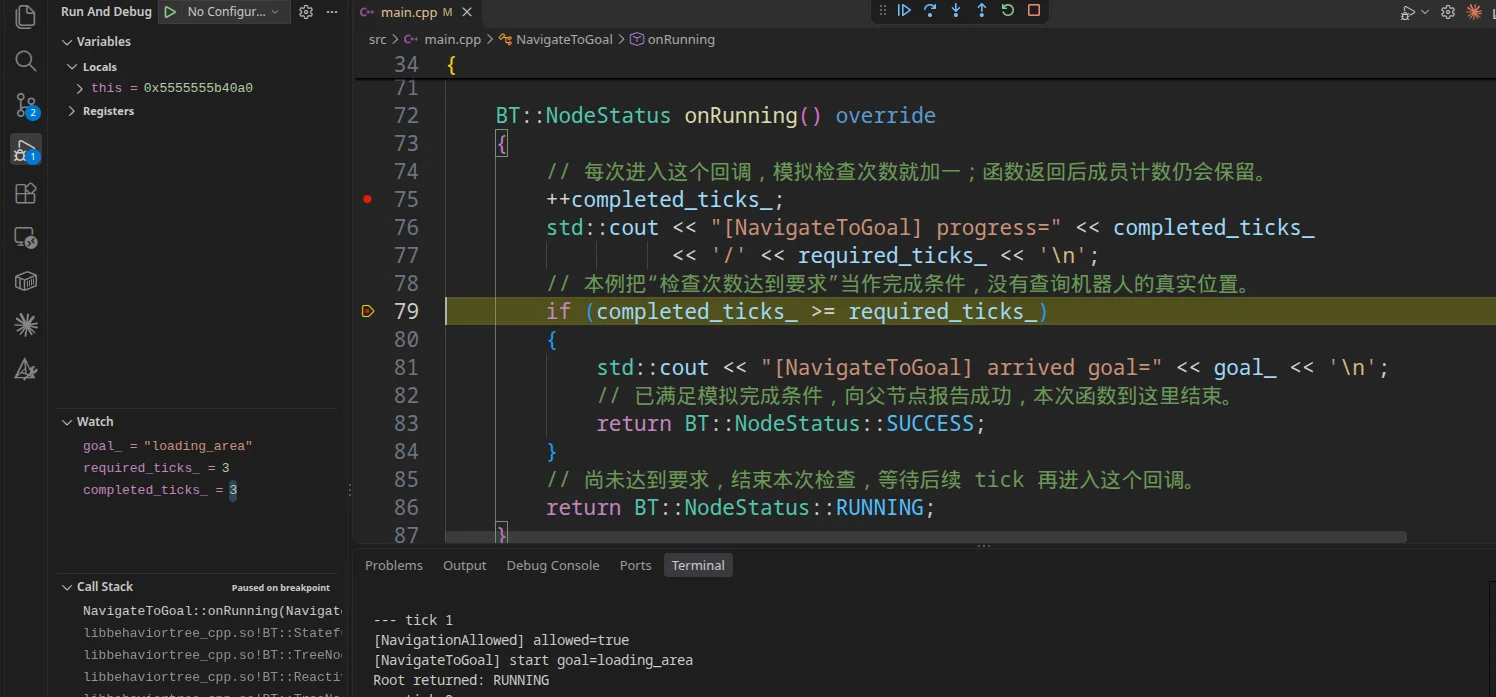

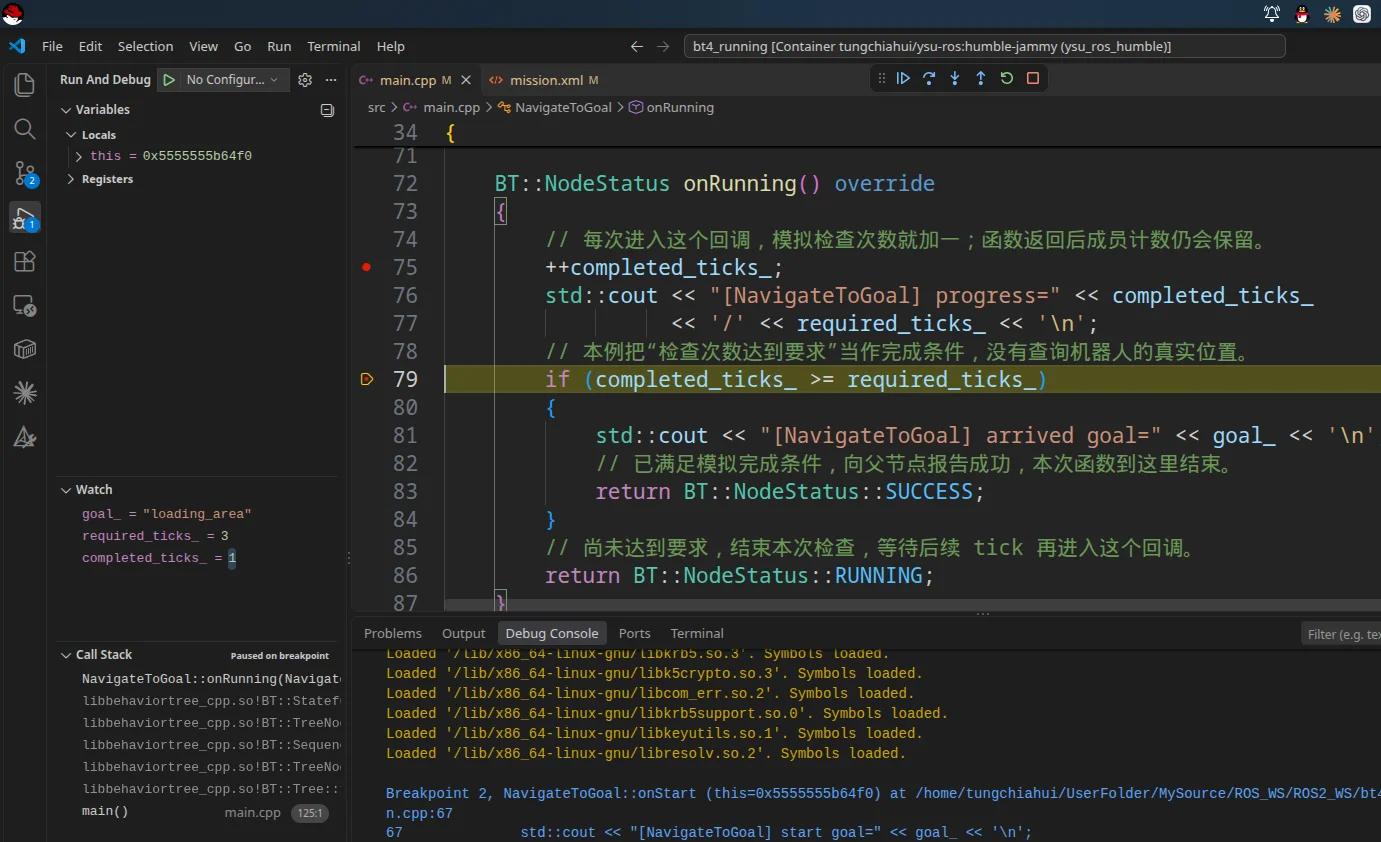

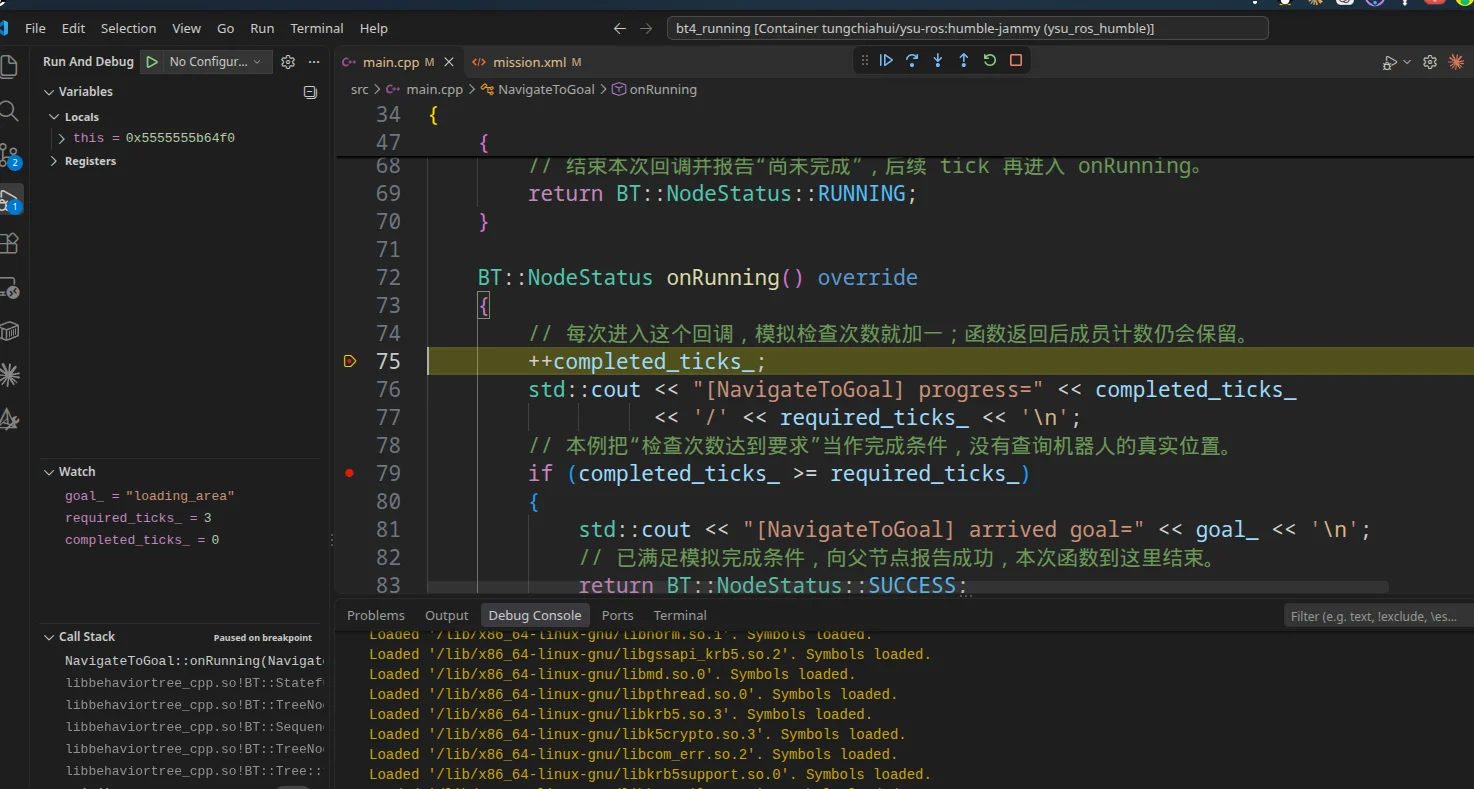

2.3.onRunning 每次加一，由節點自己判斷是否成功

下面只保留 onRunning() 中與計數相關的語句，便於看清完成條件：

++completed_ticks_;  // 每进入一次 onRunning，就把已检查次数加一

if (completed_ticks_ >= required_ticks_)
{
    return BT::NodeStatus::SUCCESS;  // 达到约定次数，报告模拟任务完成
}
return BT::NodeStatus::RUNNING;      // 次数还不够，等待后续 tick 再检查

++completed_ticks_ 相當於把原來的計數加一，再保存回這個成員變量。 第一次進入 onRunning() 時，計數從 0 變成 1。接着判斷 1 >= 3，條件不成立，就跳過大括號，執行最後的 return RUNNING。 第二次進入時，計數從 1 變成 2，仍然返回 RUNNING。 第三次進入時，計數從 2 變成 3，3 >= 3 成立，執行大括號裏的 return SUCCESS，本次函數就結束了，不會再執行下面的 return RUNNING。

這裏之所以返回成功，是因為我們編寫節點時，把“計數達到三次”定義成了模擬任務的完成條件。 BehaviorTree.CPP 接收節點報告的狀態，再按樹的規則決定後續流程；它不會根據目標字符串自行判斷機械人是否到達。 完整程序中的 std::cout 只負責打印日誌，打印 arrived 本身不會產生導航行為。

2.4.把四次根 tick 連起來看

先保持條件始終允許導航。主程序每次調用 tree.tickExactlyOnce()，都會先檢查 NavigationAllowed，再執行導航節點：

前面三次根 tick 返回 RUNNING，主程序等待一下，再發起下一次 tick。 第四次導航返回 SUCCESS，而前面的條件也已成功，ReactiveSequence 因此返回 SUCCESS；主程序發現任務完成，退出這次循環。 一次啓動，加上三次運行檢查，共四次根 tick。 本例兩次 tick 之間等待 100 毫秒，實際執行時間還受打印、調試暫停和系統調度影響，計數不代表固定時長。

2.5.onHalted 處理運行中的任務被中斷

onHalted() 走的是另一條分支。當父節點要求停止導航，或主程序調用 tree.haltTree() 時，中止沿樹傳到導航節點。 基類用於處理中止的 StatefulActionNode::halt() 沒有參數，返回 void；它發現導航節點仍為 RUNNING，才調用 onHalted()。 本例在回調裏面打印中止信息，並把計數清零。

正常完成：
onStart() → onRunning() → onRunning() → onRunning()
 RUNNING      RUNNING       RUNNING       SUCCESS

中途中止：
onStart() → onRunning() → 收到中止要求 → onHalted()
 RUNNING      RUNNING

正常返回 SUCCESS 不會因此觸發 onHalted()；它不是每次任務結束都執行的公共收尾函數。 onHalted() 返回 void，負責取消和清理，不向父節點返回 SUCCESS 或 FAILURE。後面的條件中止示例中，樹的 FAILURE 來自前置條件失敗及控制節點的執行規則。 如果接入真實導航，需要在這個回調裏實現對應的取消或停止邏輯。

---

3.沿用配置建立持續任務工程

先完成本系列 節點之間傳數據 中的 bt4_ports 工程。本篇複製這個文件夾，將副本重命名為 bt4_running，分別保存數據傳遞與持續任務兩個練習。

在系統文件管理器中完成下面幾步：

1. 打開 bt4_ports 所在的父目錄，複製並粘貼整個文件夾，將副本重命名為 bt4_running，讓兩個工程位於同一層目錄。
2. 在新副本 bt4_running 中，刪除複製過來的 build 和 install 文件夾（如果存在）。其中的構建緩存和安裝結果屬於舊工程，新工程稍後會重新生成。
3. 在 VSCode 中選擇 文件 → 新建窗口，再選擇 文件 → 打開文件夾，打開新的 bt4_running。

使用的是前兩篇已經準備好的 BT 練習版配置，框架來源見 CMake工程模板。Ubuntu 22.04 可以繼續使用 CMake 3.22.1；Ninja、支持 C++20 的編譯器和 VSCode CMake Tools 的準備方式與前兩篇相同。複用 Humble 安裝的行為樹庫時，配置、運行和調試進程仍需繼承 ROS 2 環境。

cmake、src、trees 目錄及其中的文件都已隨工程複製過來，不需要重新建立。 稍後直接修改頂層項目名，並用本篇內容替換已有的 src/main.cpp 和 trees/mission.xml。參與本篇構建的目錄為：

bt4_running/
├── CMakeLists.txt
├── CMakePresets.json
├── cmake/
│   ├── ProjectOptions.cmake
│   └── BehaviorTree.cmake
├── src/
│   ├── CMakeLists.txt
│   └── main.cpp
└── trees/
    └── mission.xml

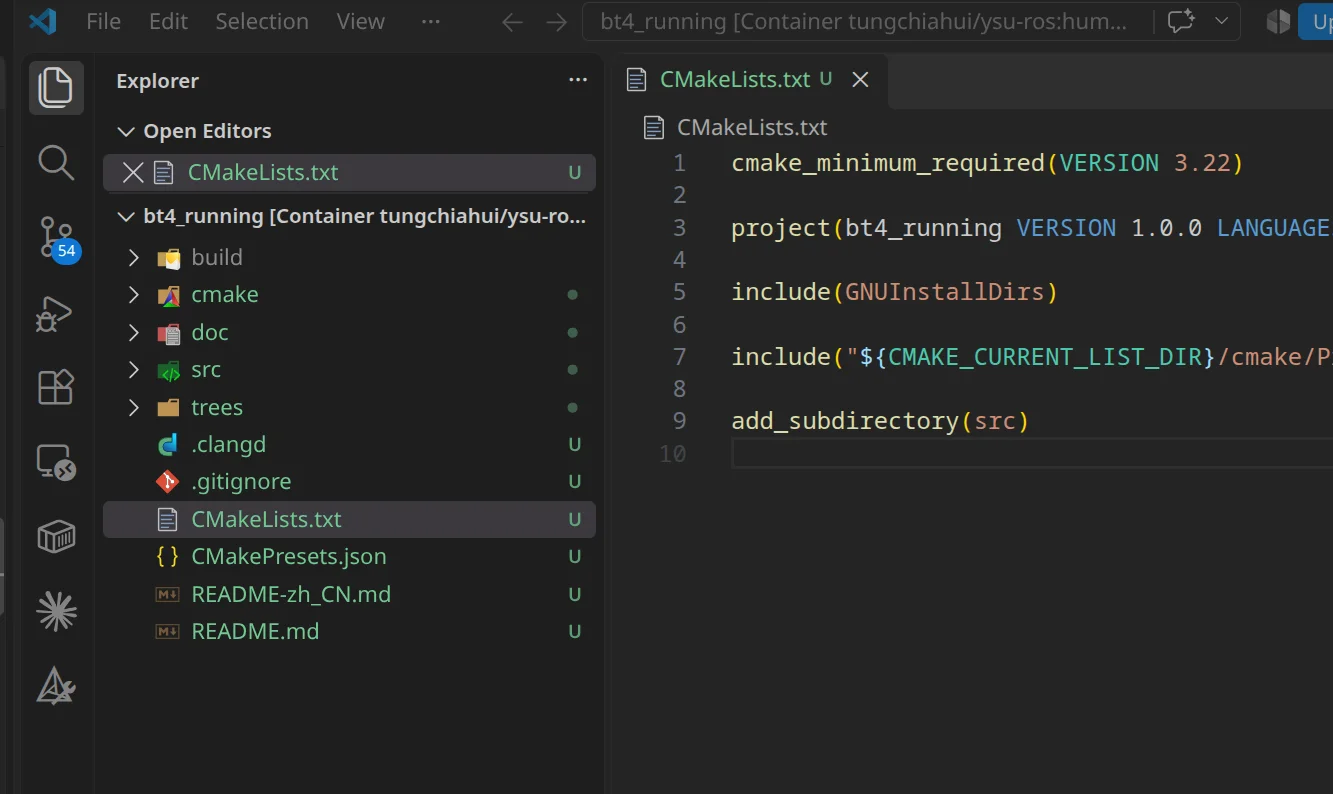

頂層 CMakeLists.txt 的項目名改為：

project(bt4_running VERSION 1.0.0 LANGUAGES C CXX)

其他構建配置保持原樣，BT_XML_PATH 會自動指向這個工程的 trees/mission.xml。

3.1.src/main.cpp

用下面的完整程序替換 src/main.cpp 的原有內容，再保存。 先保留 cancel_after_two_ticks = false，運行正常完成的情況。

#include "behaviortree_cpp/bt_factory.h"

#include <chrono>
#include <iostream>
#include <stdexcept>
#include <string>

class NavigationAllowed : public BT::ConditionNode
{
public:
    NavigationAllowed(const std::string& name, const BT::NodeConfig& config)
        : BT::ConditionNode(name, config)
    {}

    static BT::PortsList providedPorts()
    {
        return {BT::InputPort<bool>("allowed")};
    }

    BT::NodeStatus tick() override
    {
        auto allowed = getInput<bool>("allowed");
        if (!allowed)
        {
            throw BT::RuntimeError("Cannot read input [allowed]: ", allowed.error());
        }
        std::cout << "[NavigationAllowed] allowed="
                  << (allowed.value() ? "true" : "false") << '\n';
        return allowed.value() ? BT::NodeStatus::SUCCESS : BT::NodeStatus::FAILURE;
    }
};

class NavigateToGoal : public BT::StatefulActionNode
{
public:
    NavigateToGoal(const std::string& name, const BT::NodeConfig& config)
        : BT::StatefulActionNode(name, config)
    {}

    static BT::PortsList providedPorts()
    {
        return {BT::InputPort<std::string>("goal"),
                BT::InputPort<int>("ticks", 3, "完成导航所需的 onRunning 调用次数")};
    }

    BT::NodeStatus onStart() override
    {
        auto goal = getInput<std::string>("goal");
        auto ticks = getInput<int>("ticks");
        if (!goal)
        {
            throw BT::RuntimeError("Cannot read input [goal]: ", goal.error());
        }
        if (!ticks)
        {
            throw BT::RuntimeError("Cannot read input [ticks]: ", ticks.error());
        }
        if (goal.value().empty() || ticks.value() < 1)
        {
            throw std::runtime_error("goal must not be empty and ticks must be positive");
        }

        goal_ = goal.value();             // 保存本次目标，供后续回调使用
        required_ticks_ = ticks.value();  // 保存模拟完成所需的检查次数，本例为 3
        completed_ticks_ = 0;             // 每次开始新任务，都从零次检查开始
        // 真实导航通常在这里发送一次请求，本例只保存模拟任务状态。
        std::cout << "[NavigateToGoal] start goal=" << goal_ << '\n';
        // 结束本次回调并报告“尚未完成”，后续 tick 再进入 onRunning。
        return BT::NodeStatus::RUNNING;
    }

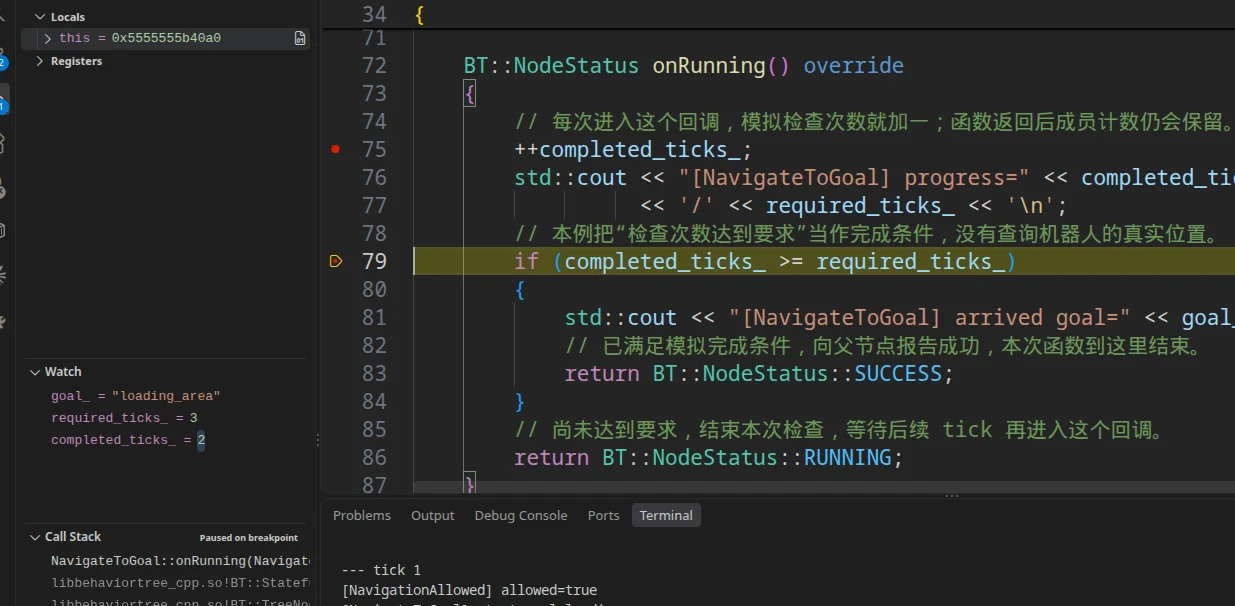

    BT::NodeStatus onRunning() override
    {
        // 每次进入这个回调，模拟检查次数就加一；函数返回后成员计数仍会保留。
        ++completed_ticks_;
        std::cout << "[NavigateToGoal] progress=" << completed_ticks_
                  << '/' << required_ticks_ << '\n';
        // 本例把“检查次数达到要求”当作完成条件，没有查询机器人的真实位置。
        if (completed_ticks_ >= required_ticks_)
        {
            std::cout << "[NavigateToGoal] arrived goal=" << goal_ << '\n';
            // 已满足模拟完成条件，向父节点报告成功，本次函数到这里结束。
            return BT::NodeStatus::SUCCESS;
        }
        // 尚未达到要求，结束本次检查，等待后续 tick 再进入这个回调。
        return BT::NodeStatus::RUNNING;
    }

    void onHalted() override
    {
        // 运行中的任务收到中止要求时，基类才会调用这个回调。
        // 真实导航在这里取消请求、停止当前任务并清理资源。
        std::cout << "[NavigateToGoal] halted goal=" << goal_
                  << ", progress=" << completed_ticks_ << '\n';
        completed_ticks_ = 0;
    }

private:
    std::string goal_;          // 本次目标
    int required_ticks_ = 0;    // 模拟完成所需的运行检查次数，由 onStart 读取
    int completed_ticks_ = 0;   // 已完成的运行检查次数，可跨多次回调保存
};

int main()
{
    // 先用 false 跑通；改为 true 后，在第二次根 tick 后禁止继续导航。（用于测试onHalted()触发）
    const bool cancel_after_two_ticks = false;

    try
    {
        BT::BehaviorTreeFactory factory;
        factory.registerNodeType<NavigationAllowed>("NavigationAllowed");
        factory.registerNodeType<NavigateToGoal>("NavigateToGoal");

        auto blackboard = BT::Blackboard::create();
        blackboard->set("navigation_allowed", true);
        auto tree = factory.createTreeFromFile(BT_XML_PATH, blackboard);

        BT::NodeStatus result = BT::NodeStatus::RUNNING;
        int tick_count = 0;
        while (result == BT::NodeStatus::RUNNING)
        {
            std::cout << "--- tick " << ++tick_count << '\n';
            // 从根驱动一次；执行到导航节点时，由基类按当前状态选择回调。
            result = tree.tickExactlyOnce();
            std::cout << "Root returned: " << BT::toStr(result) << '\n';
            if (result != BT::NodeStatus::RUNNING)
            {
                break;
            }

            if (cancel_after_two_ticks && tick_count == 2)
            {
                blackboard->set("navigation_allowed", false);
                std::cout << "[main] navigation is no longer allowed\n";
            }
            // 等待放在主循环中，节点回调本身不长时间阻塞。
            tree.sleep(std::chrono::milliseconds(100));
        }

        std::cout << "Tree result: " << BT::toStr(result) << '\n';
        return result == BT::NodeStatus::SUCCESS ? 0 : 1;
    }
    catch (const std::exception& error)
    {
        std::cerr << "Error: " << error.what() << '\n';
        return 2;
    }
}

goal_、required_ticks_、completed_ticks_ 是節點對象的成員，能夠跨越多次回調保存當前任務的數據。 main() 中的 tick_count 則統計根節點執行次數，兩者含義不同。

3.2.tree.sleep() 的參數與作用

前一篇的 tickWhileRunning() 在庫內部等待並重復 tick。 本篇需要在兩次 tick 之間模擬條件變化，因此把循環寫在 main() 中，並直接使用 BT::Tree 的等待接口：

void sleep(std::chrono::system_clock::duration timeout);

作用：讓驅動樹的當前線程等待一段時間，為下一次 tick 留出間隔。唯一的參數 timeout 是最長等待時長；std::chrono::milliseconds(100) 構造一個表示 100 毫秒 的時長對象，可以傳給這個參數。這個等待也可以被庫的喚醒通知提前結束。

返回值：void。tree.sleep() 本身不會執行節點，也不會創建導航線程；等待結束後，主程序仍需調用 tree.tickExactlyOnce()。後者沒有參數，返回這一次根 tick 的 BT::NodeStatus。本例在結果為 RUNNING 時繼續循環，在成功或失敗時退出。

其餘註冊、端口和 Blackboard 接口沿用前兩篇的含義。例如 blackboard->set("navigation_allowed", true) 中，第一個參數是鍵名，第二個參數是布爾值，模板類型由 true 推導為 bool；InputPort<int>("ticks", 3, "...") 的三個參數依次是端口名、默認值和説明。

3.3.trees/mission.xml

用下面的 XML 替換 trees/mission.xml 的原有內容，再保存。

<root BTCPP_format="4" main_tree_to_execute="MainTree">
    <BehaviorTree ID="MainTree">
        <ReactiveSequence>
            <NavigationAllowed allowed="{navigation_allowed}"/>
            <NavigateToGoal goal="loading_area" ticks="3"/>
        </ReactiveSequence>
    </BehaviorTree>
</root>

普通節點端口仍然使用前一篇的寫法：條件節點從父程序寫入的 {navigation_allowed} 讀取布爾值，導航節點從固定文本讀取目標和次數。

---

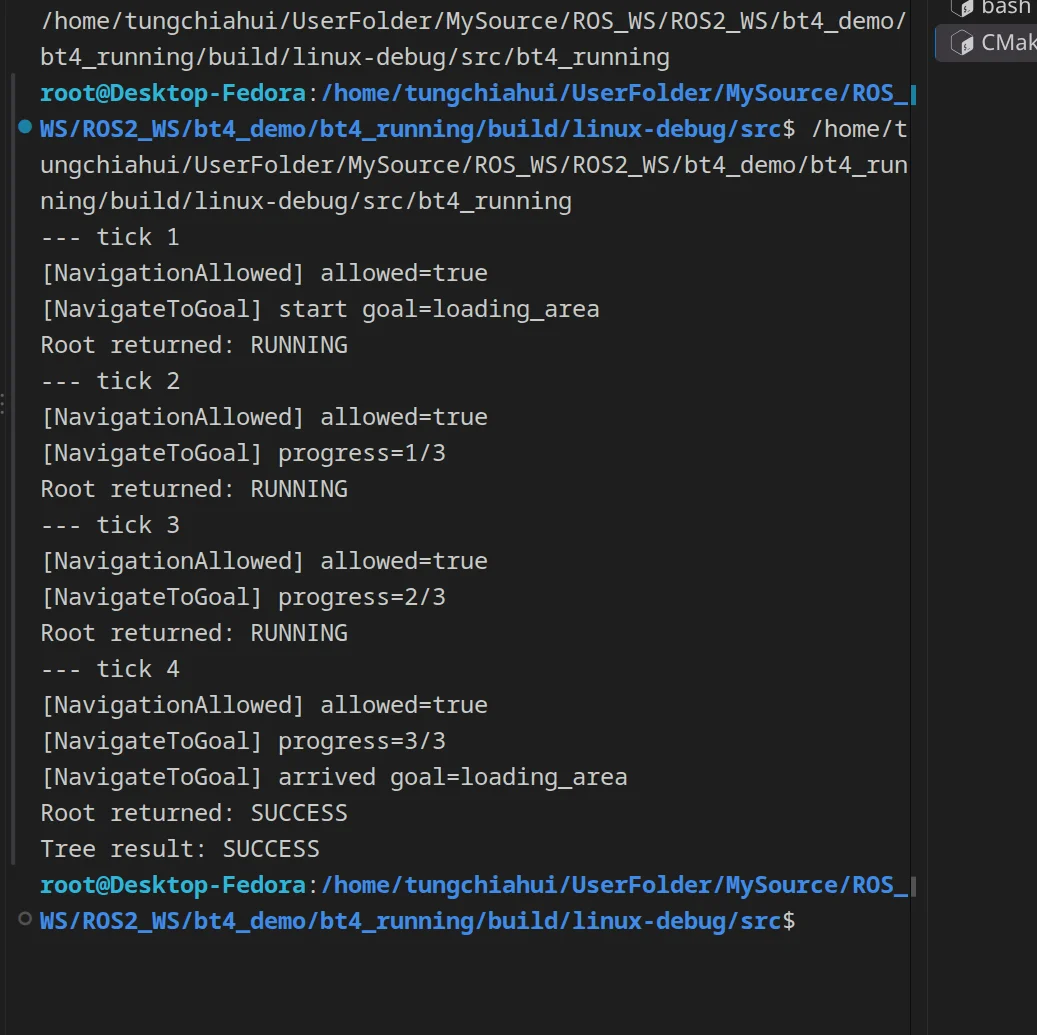

4.先觀察一次完整的導航

保存全部文件，在 CMake Tools 中選擇 Linux Debug，執行 Configure → Build，將運行目標設為 bt4_running，再點擊 Launch。本例的完整輸出為：

--- tick 1
[NavigationAllowed] allowed=true
[NavigateToGoal] start goal=loading_area
Root returned: RUNNING
--- tick 2
[NavigationAllowed] allowed=true
[NavigateToGoal] progress=1/3
Root returned: RUNNING
--- tick 3
[NavigationAllowed] allowed=true
[NavigateToGoal] progress=2/3
Root returned: RUNNING
--- tick 4
[NavigationAllowed] allowed=true
[NavigateToGoal] progress=3/3
[NavigateToGoal] arrived goal=loading_area
Root returned: SUCCESS
Tree result: SUCCESS

這組輸出對應前面的四次根 tick 表：第一次只有 start，表示進入 onStart()；後面三次出現 progress，分別表示進入三次 onRunning()。 最後一次先打印 progress=3/3，隨後因為計數達到要求，打印 arrived 並返回 SUCCESS，所以主程序最後顯示 Tree result: SUCCESS。 這次完成的是我們約定的模擬任務，整個過程中不會調用 onHalted()。

主程序在 RUNNING 時繼續 tick，在 SUCCESS 或 FAILURE 時結束本次任務，並用 tree.sleep() 留出等待間隔。等待放在主循環裏，節點檢查本身保持簡短；把幾秒鐘的等待直接塞進 onRunning()，會同時拖慢整棵樹對條件變化的響應。

4.10.0 的 tickExactlyOnce() 在返回終態時還會重置根節點狀態，因此應保存它的返回值作為本次任務結果。稍後查看 rootNode()->status() 時可能已經是 IDLE，不能據此否定剛剛返回的 SUCCESS 或 FAILURE。

---

5.條件改變後中止正在運行的導航

在 main() 中將已有的設置改為：

const bool cancel_after_two_ticks = true;

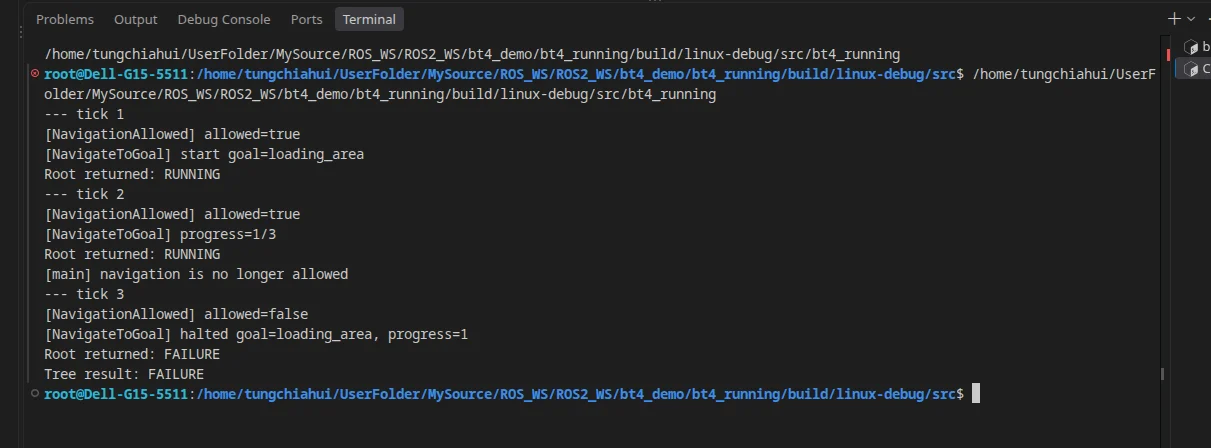

保存後 Build → Launch。主程序會在第二次根 tick 結束後，將 navigation_allowed 改成 false，模擬外部系統不再允許繼續導航。輸出為：

--- tick 1
[NavigationAllowed] allowed=true
[NavigateToGoal] start goal=loading_area
Root returned: RUNNING
--- tick 2
[NavigationAllowed] allowed=true
[NavigateToGoal] progress=1/3
Root returned: RUNNING
[main] navigation is no longer allowed
--- tick 3
[NavigationAllowed] allowed=false
[NavigateToGoal] halted goal=loading_area, progress=1
Root returned: FAILURE
Tree result: FAILURE

第三次根 tick 先檢查 NavigationAllowed。條件失敗後，ReactiveSequence 中止還在運行的導航，觸發 onHalted()，並將失敗結果返回給主程序。此時導航不會再收到第三次根 tick 對應的運行檢查，所以打印的進度仍是 1。

這次中止的先後關係為：

第二次根 tick 结束：导航仍为 RUNNING，已检查一次
    ↓
main() 将 Blackboard 中的 navigation_allowed 改为 false
    ↓ 此时只是更新数据
第三次根 tick：NavigationAllowed 读取新值，返回 FAILURE
    ↓
ReactiveSequence 中止正在运行的导航
    ↓
StatefulActionNode::halt() 调用 NavigateToGoal::onHalted()
    ↓
ReactiveSequence 返回 FAILURE，传回 main()

因此，寫入 false 本身沒有直接調用 onHalted()；本例要等下一次根 tick 重新檢查條件，才會觸發中止。 onHalted() 中的日誌報告被中斷時的進度，隨後清零計數；它沒有返回 FAILURE，失敗結果由前置條件和父控制節點決定。

本例的取消只是清理模擬計數。對真實機械人，onHalted() 中還需要實現對應的取消請求或停止邏輯，行為樹本身不會替你完成設備控制。

---

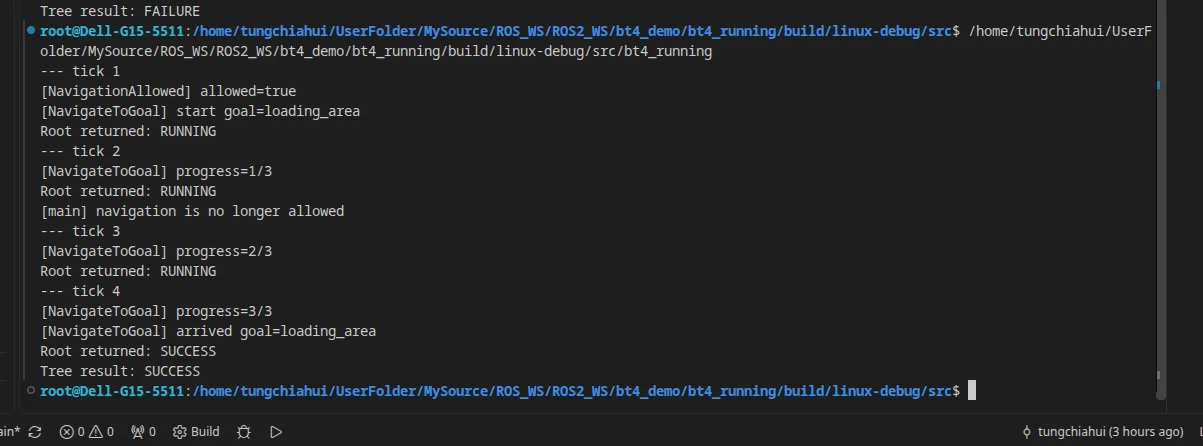

6.對照 Sequence 怎樣處理同一個變化

保持取消設置為 true，將 XML 中的 <ReactiveSequence> 和 </ReactiveSequence> 分別改為 <Sequence> 和 </Sequence>。 保存 XML 後直接 Launch，無需手動重新編譯 C++。

這次雖然主程序仍會打印 navigation is no longer allowed，導航卻繼續執行到成功。 在本次任務的 RUNNING 期間，普通 Sequence 從正在運行的導航繼續，不會每次都重新檢查已經成功的前置條件。

截圖預留：對照 Sequence 怎樣處理同一個變化。 展示本節 v4.10.0 工程的對應操作或運行結果。

這個差別發生在一次尚未結束的任務內。 普通 Sequence 結束並重置後，下一次任務仍會從前面的條件重新開始。

• Sequence：直接繼續導航，跳過前面已經成功的條件。
• ReactiveSequence：從第一個子節點重新執行，再檢查條件；如果條件變成 FAILURE，就中止正在運行的導航。

ReactiveSequence它每次都從第一個子節點開始執行，前一個成功了，才繼續下一個。 比如前面放的不是條件檢查，而是一個打印日誌的動作：

ReactiveSequence
├── PrintMessage     打印“准备导航”，然后返回 SUCCESS
└── NavigateToGoal   执行导航，未完成时返回 RUNNING

第一次 tick：打印“准备导航” → 启动导航
第二次 tick：又打印“准备导航” → 检查导航进度
第三次 tick：又打印“准备导航” → 检查导航进度
……

完成對照後，將 XML 恢復為 ReactiveSequence，再進行後面的觀察。

---

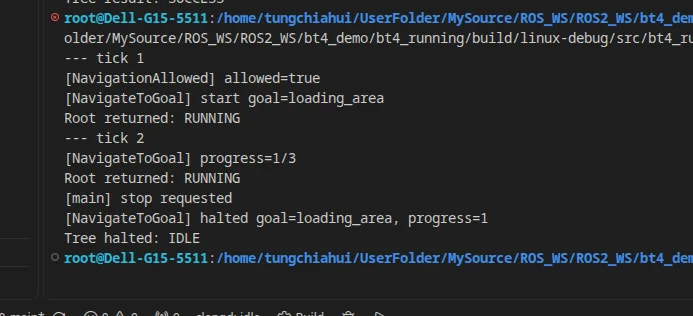

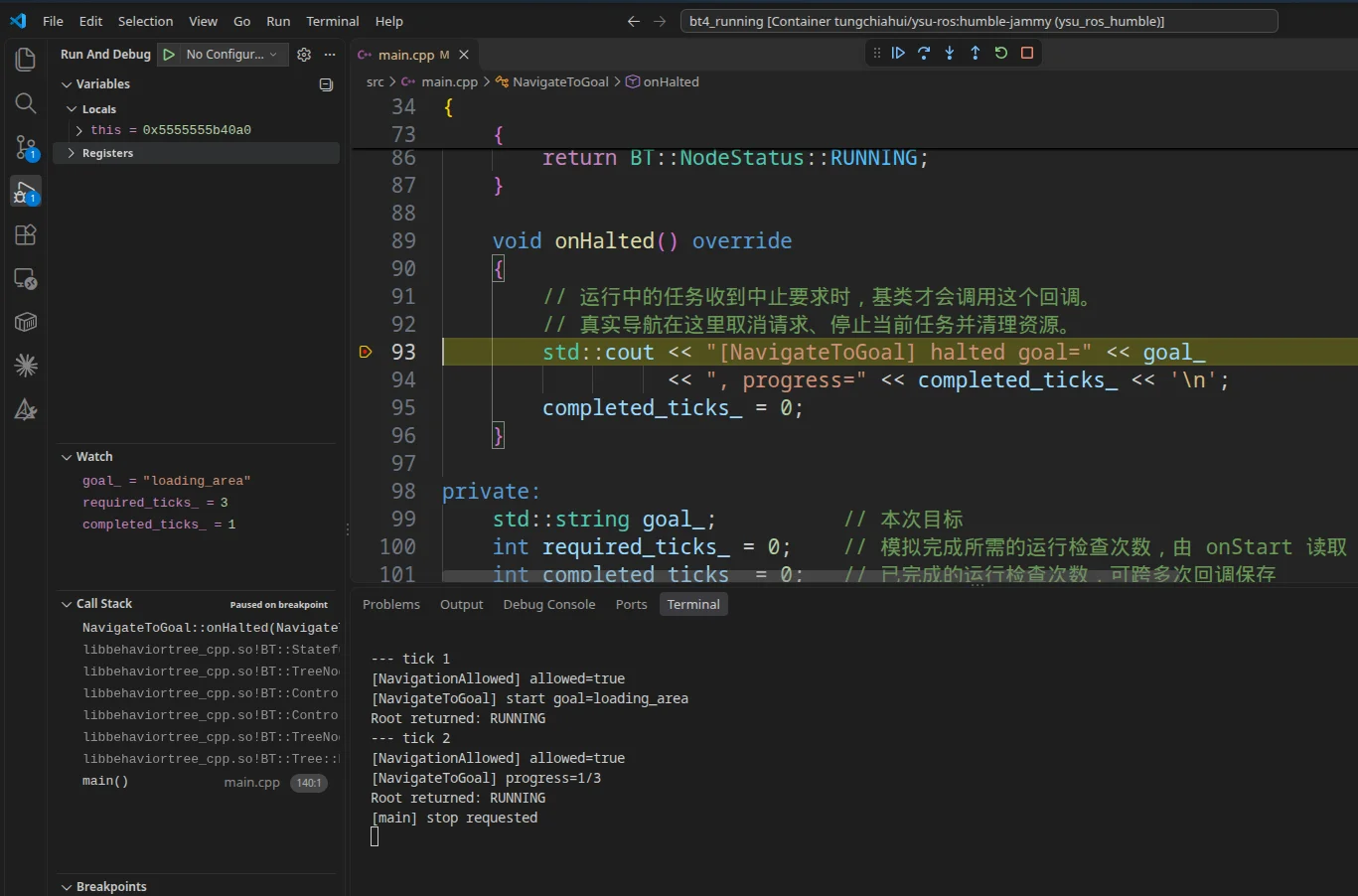

7.主程序主動退出時先停止樹

前面的中止由條件失敗觸發。 主程序也可以主動決定停止當前任務，並調用 tree.haltTree()，讓中止沿樹傳播。

保持 cancel_after_two_ticks = true，將 main() 中修改 navigation_allowed 的整個 if 代碼塊替換為：

            if (cancel_after_two_ticks && tick_count == 2)
            {
                std::cout << "[main] stop requested\n";
                tree.haltTree();
                std::cout << "Tree halted: " << BT::toStr(tree.rootNode()->status()) << '\n';
                return 3;
            }

#include "behaviortree_cpp/bt_factory.h"

#include <chrono>
#include <iostream>
#include <stdexcept>
#include <string>

class NavigationAllowed : public BT::ConditionNode
{
public:
    NavigationAllowed(const std::string& name, const BT::NodeConfig& config)
        : BT::ConditionNode(name, config)
    {}

    static BT::PortsList providedPorts()
    {
        return {BT::InputPort<bool>("allowed")};
    }

    BT::NodeStatus tick() override
    {
        auto allowed = getInput<bool>("allowed");
        if (!allowed)
        {
            throw BT::RuntimeError("Cannot read input [allowed]: ", allowed.error());
        }
        std::cout << "[NavigationAllowed] allowed="
                  << (allowed.value() ? "true" : "false") << '\n';
        return allowed.value() ? BT::NodeStatus::SUCCESS : BT::NodeStatus::FAILURE;
    }
};

class NavigateToGoal : public BT::StatefulActionNode
{
public:
    NavigateToGoal(const std::string& name, const BT::NodeConfig& config)
        : BT::StatefulActionNode(name, config)
    {}

    static BT::PortsList providedPorts()
    {
        return {BT::InputPort<std::string>("goal"),
                BT::InputPort<int>("ticks", 3, "完成导航所需的 onRunning 调用次数")};
    }

    BT::NodeStatus onStart() override
    {
        auto goal = getInput<std::string>("goal");
        auto ticks = getInput<int>("ticks");
        if (!goal)
        {
            throw BT::RuntimeError("Cannot read input [goal]: ", goal.error());
        }
        if (!ticks)
        {
            throw BT::RuntimeError("Cannot read input [ticks]: ", ticks.error());
        }
        if (goal.value().empty() || ticks.value() < 1)
        {
            throw std::runtime_error("goal must not be empty and ticks must be positive");
        }

        goal_ = goal.value();
        required_ticks_ = ticks.value();
        completed_ticks_ = 0;
        // 真实导航通常在这里发送一次请求，本例只保存模拟任务状态。
        std::cout << "[NavigateToGoal] start goal=" << goal_ << '\n';
        return BT::NodeStatus::RUNNING;
    }

    BT::NodeStatus onRunning() override
    {
        // 每次只检查一步，立即把执行权交回行为树。
        ++completed_ticks_;
        std::cout << "[NavigateToGoal] progress=" << completed_ticks_
                  << '/' << required_ticks_ << '\n';
        if (completed_ticks_ >= required_ticks_)
        {
            std::cout << "[NavigateToGoal] arrived goal=" << goal_ << '\n';
            return BT::NodeStatus::SUCCESS;
        }
        return BT::NodeStatus::RUNNING;
    }

    void onHalted() override
    {
        // 真实导航在这里取消请求、停止当前任务并清理资源。
        std::cout << "[NavigateToGoal] halted goal=" << goal_
                  << ", progress=" << completed_ticks_ << '\n';
        completed_ticks_ = 0;
    }

private:
    std::string goal_;
    int required_ticks_ = 0;
    int completed_ticks_ = 0;
};

int main()
{
    // 先用 false 跑通；改为 true 后，在第二次根 tick 后禁止继续导航。
    const bool cancel_after_two_ticks = true;

    try
    {
        BT::BehaviorTreeFactory factory;
        factory.registerNodeType<NavigationAllowed>("NavigationAllowed");
        factory.registerNodeType<NavigateToGoal>("NavigateToGoal");

        auto blackboard = BT::Blackboard::create();
        blackboard->set("navigation_allowed", true);
        auto tree = factory.createTreeFromFile(BT_XML_PATH, blackboard);

        BT::NodeStatus result = BT::NodeStatus::RUNNING;
        int tick_count = 0;
        while (result == BT::NodeStatus::RUNNING)
        {
            std::cout << "--- tick " << ++tick_count << '\n';
            result = tree.tickExactlyOnce();
            std::cout << "Root returned: " << BT::toStr(result) << '\n';
            if (result != BT::NodeStatus::RUNNING)
            {
                break;
            }

            if (cancel_after_two_ticks && tick_count == 2)
            {
                // blackboard->set("navigation_allowed", false);
                // std::cout << "[main] navigation is no longer allowed\n";
                std::cout << "[main] stop requested\n";
                tree.haltTree();
                std::cout << "Tree halted: " << BT::toStr(tree.rootNode()->status()) << '\n';
                return 3;
            }
            // 等待放在主循环中，节点回调本身不长时间阻塞。
            tree.sleep(std::chrono::milliseconds(100));
        }

        std::cout << "Tree result: " << BT::toStr(result) << '\n';
        return result == BT::NodeStatus::SUCCESS ? 0 : 1;
    }
    catch (const std::exception& error)
    {
        std::cerr << "Error: " << error.what() << '\n';
        return 2;
    }
}

保存後 Build → Launch。程序會在第二次根 tick 後直接停止樹，輸出末尾為：

[main] stop requested
[NavigateToGoal] halted goal=loading_area, progress=1
Tree halted: IDLE

這次沒有再執行第三次根 tick，也沒有讓條件返回失敗。主程序主動停止任務，並打印停止後的根狀態 IDLE。示例用退出碼 3 表示主動停止；正常成功為 0，任務失敗為 1，異常報告為 2。

haltTree() 會重置節點狀態，但不會自動清空 Blackboard，也不會替你重置所有 C++ 成員。 本例在 onStart() 初始化本次進度，在 onHalted() 清理中斷時的進度，分別明確處理下一次任務的起點。

7.1.停止樹與查看狀態的 API

上面的停止代碼使用了三個無參數成員函數：

tree.rootNode()->status() 先取得根節點指針，再讀取狀態，最後由 BT::toStr(...) 轉成字符串用於打印。這裏在 haltTree() 後讀取，所以得到 IDLE。注意，4.10.0 的 tickExactlyOnce() 在返回 SUCCESS 或 FAILURE 時也會把根節點保存的狀態重置為 IDLE；判斷一次 tick 的執行結果，應使用 tickExactlyOnce() 的返回值。

ReactiveSequence          ← 根节点，rootNode() 指向它
├── NavigationAllowed     ← 它的第一个子节点
└── NavigateToGoal        ← 它的第二个子节点

---

8.在 VSCode 中觀察三個回調

8.1.先觀察正常完成時怎樣從啓動進入運行檢查

恢復完整程序中原來的條件更新代碼塊，將 cancel_after_two_ticks 改為 false， XML 使用 ReactiveSequence。

#include "behaviortree_cpp/bt_factory.h"

#include <chrono>
#include <iostream>
#include <stdexcept>
#include <string>

class NavigationAllowed : public BT::ConditionNode
{
public:
    NavigationAllowed(const std::string& name, const BT::NodeConfig& config)
        : BT::ConditionNode(name, config)
    {}

    static BT::PortsList providedPorts()
    {
        return {BT::InputPort<bool>("allowed")};
    }

    BT::NodeStatus tick() override
    {
        auto allowed = getInput<bool>("allowed");
        if (!allowed)
        {
            throw BT::RuntimeError("Cannot read input [allowed]: ", allowed.error());
        }
        std::cout << "[NavigationAllowed] allowed="
                  << (allowed.value() ? "true" : "false") << '\n';
        return allowed.value() ? BT::NodeStatus::SUCCESS : BT::NodeStatus::FAILURE;
    }
};

class NavigateToGoal : public BT::StatefulActionNode
{
public:
    NavigateToGoal(const std::string& name, const BT::NodeConfig& config)
        : BT::StatefulActionNode(name, config)
    {}

    static BT::PortsList providedPorts()
    {
        return {BT::InputPort<std::string>("goal"),
                BT::InputPort<int>("ticks", 3, "完成导航所需的 onRunning 调用次数")};
    }

    BT::NodeStatus onStart() override
    {
        auto goal = getInput<std::string>("goal");
        auto ticks = getInput<int>("ticks");
        if (!goal)
        {
            throw BT::RuntimeError("Cannot read input [goal]: ", goal.error());
        }
        if (!ticks)
        {
            throw BT::RuntimeError("Cannot read input [ticks]: ", ticks.error());
        }
        if (goal.value().empty() || ticks.value() < 1)
        {
            throw std::runtime_error("goal must not be empty and ticks must be positive");
        }

        goal_ = goal.value();
        required_ticks_ = ticks.value();
        completed_ticks_ = 0;
        // 真实导航通常在这里发送一次请求，本例只保存模拟任务状态。
        std::cout << "[NavigateToGoal] start goal=" << goal_ << '\n';
        return BT::NodeStatus::RUNNING;
    }

    BT::NodeStatus onRunning() override
    {
        // 每次只检查一步，立即把执行权交回行为树。
        ++completed_ticks_;
        std::cout << "[NavigateToGoal] progress=" << completed_ticks_
                  << '/' << required_ticks_ << '\n';
        if (completed_ticks_ >= required_ticks_)
        {
            std::cout << "[NavigateToGoal] arrived goal=" << goal_ << '\n';
            return BT::NodeStatus::SUCCESS;
        }
        return BT::NodeStatus::RUNNING;
    }

    void onHalted() override
    {
        // 真实导航在这里取消请求、停止当前任务并清理资源。
        std::cout << "[NavigateToGoal] halted goal=" << goal_
                  << ", progress=" << completed_ticks_ << '\n';
        completed_ticks_ = 0;
    }

private:
    std::string goal_;
    int required_ticks_ = 0;
    int completed_ticks_ = 0;
};

int main()
{
    // 先用 false 跑通；改为 true 后，在第二次根 tick 后禁止继续导航。
    const bool cancel_after_two_ticks = false;

    try
    {
        BT::BehaviorTreeFactory factory;
        factory.registerNodeType<NavigationAllowed>("NavigationAllowed");
        factory.registerNodeType<NavigateToGoal>("NavigateToGoal");

        auto blackboard = BT::Blackboard::create();
        blackboard->set("navigation_allowed", true);
        auto tree = factory.createTreeFromFile(BT_XML_PATH, blackboard);

        BT::NodeStatus result = BT::NodeStatus::RUNNING;
        int tick_count = 0;
        while (result == BT::NodeStatus::RUNNING)
        {
            std::cout << "--- tick " << ++tick_count << '\n';
            result = tree.tickExactlyOnce();
            std::cout << "Root returned: " << BT::toStr(result) << '\n';
            if (result != BT::NodeStatus::RUNNING)
            {
                break;
            }

            if (cancel_after_two_ticks && tick_count == 2)
            {
                blackboard->set("navigation_allowed", false);
                std::cout << "[main] navigation is no longer allowed\n";
                return 3;
            }
            // 等待放在主循环中，节点回调本身不长时间阻塞。
            tree.sleep(std::chrono::milliseconds(100));
        }

        std::cout << "Tree result: " << BT::toStr(result) << '\n';
        return result == BT::NodeStatus::SUCCESS ? 0 : 1;
    }
    catch (const std::exception& error)
    {
        std::cerr << "Error: " << error.what() << '\n';
        return 2;
    }
}

選擇 linux-debug，先 Build，然後在下面幾行設置斷點，點擊 CMake Tools 的 Debug：

斷點暫停在某一行時，先看執行這一行之前的值；F10 表示單步執行，F5 表示繼續運行到下一個斷點。 同一次 onRunning() 中，先執行加一，再到達 if 判斷，所以在這兩個位置看到的計數會不同。

第一次和第二次到達 if 時，按 F10 會跳過成功分支，執行最後的 return RUNNING。 第三次到達 if 時，計數已經為 3；繼續單步會進入打印 arrived 和 return SUCCESS 的分支。 它返回後，主程序拿到本次根 tick 的 SUCCESS，結束循環。

在回調斷點暫停時，還可以展開 VSCode 的 調用堆棧（CALL STACK），查看是誰調用了當前回調。

從當前回調沿調用者向外看，可以對應到導航節點的執行、父控制節點，以及 main() 中的 tree.tickExactlyOnce()，幫助理解回調是怎樣被庫調用的。

8.2.再觀察運行中的任務怎樣被中止

結束這次調試，將 cancel_after_two_ticks 改為 true，保存後 Build。 保留 onStart() 和 onRunning() 的斷點，並在 onHalted() 打印中止信息的語句處增加斷點，再次點擊 Debug。

這次先進入 onStart()，隨後只進入一次 onRunning()，將計數加到 1。 第二次根 tick 結束後，主程序把允許標誌改為 false；繼續運行，第三次根 tick 會因為條件失敗而進入 onHalted()，此時仍能看到目標為 loading_area、計數為 1。 在清零語句上單步後，計數變成 0。這次執行不會再走到 3 >= 3 的成功分支。

要觀察本篇的取消邏輯，使用條件變化或 haltTree() 的對照。 VSCode 的“停止調試”控制的是調試進程，不能用它來保證程序一定執行到 onHalted()。

全部觀察完成後，恢復最初的完整程序和 XML，再將取消設置改回 false。 運行時依次檢查正常完成、條件中止、普通 Sequence 對照、主動停止和無效次數，並結合斷點觀察回調順序與節點狀態。

---

9.接入真實導航時替換什麼

本篇用 completed_ticks_ >= required_ticks_ 作為成功條件，是為了讓回調過程容易觀察。 接入真實導航時，應把這個計數模擬換成導航系統的請求和結果檢查：

成功條件由節點實現決定，再通過返回值告訴行為樹。 因此，理解本篇代碼時，要把“庫根據狀態選擇哪個回調”和“節點根據什麼條件報告成功”分開看：前者由 StatefulActionNode 提供，後者由我們編寫的導航節點實現。

---

10.當前學習進度

本篇補齊了持續動作的生命週期、主循環驅動和中止處理。 下一篇组合实际任务複用持續導航，把電量檢查、子樹數據映射、有限重試和多個 XML 文件組織成一個完整任務。

---

v4 學習路線 · 上一篇：節點之間傳數據 · 下一篇：組合實際任務
